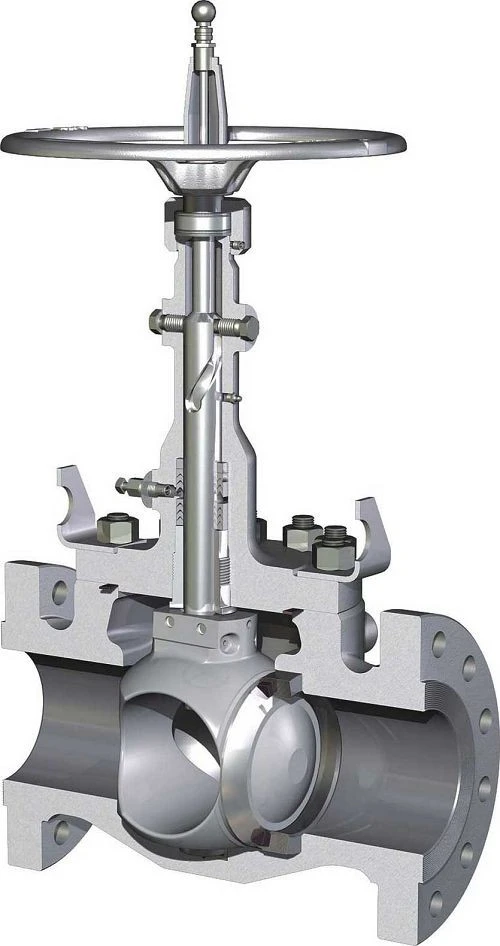

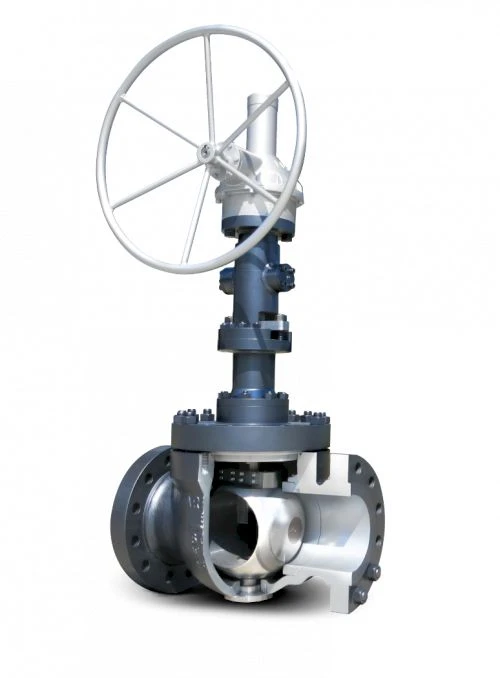

Orbit kúluventill

Orbit kúluventill með einstaka hönnun, sérstaklega eins og opnunarferlið án núningskarakters og slökkt á núllleka. Afköst eru sérstaklega hentug fyrir sérstakar kröfur fyrir ýmis afar erfið vinnuskilyrði, hönnun bygginga úr málmi, eldvörn hönnun, getur lagað sig að lágu hitastigi á bilinu -196 gráðu eða (-320 gráðu F), og hátt hitastigið gæti verið allt að 600 gráður eða (1112 gráður F) rekstrarhitastig, getur einnig lagað sig að óhreinindamiðlinum (þar á meðal sandi, stuttum trefjum) ástandskröfum. Sérstaklega þess virði að benda á er að við erum að fullu í samræmi við bandaríska samtök tæringarverksmiðjanna NACE staðlakröfur í hönnun, efnisval uppfyllir kröfur í súlfíðumhverfi um brennisteinssprunguþol.

VALVE HÖNNUN

Byggt á API 6D, API 600, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

HITASVIÐ

-320 til 1112 gráður F (-196 til 600 gráður)

STÆRÐ

NPS 2-24 (DN 2-600)

ÞRÝSTJUNNIN

ASME 150 - ASME 2500

AUGLITI TIL AUGLITIS

Samkvæmt API 6D staðli

LOKA TENGINGAR

RF, RTJ samkvæmt B16.5 &B16.47
BW, rasssoðið samkvæmt B16.25

EFNI:

Kolefnisstál, ryðfrítt stál, lághita kolefnisstál, tvíhliða, ofur tvíhliða, Inconel

LÍKAMSHÖNNUN

Svikin eða steypt í heilu lagi

SÆTAHÖNNUN

Eins sætis hönnun

Eina, kyrrstæða sætið í ventlinum þéttir í báðar áttir og kemur í veg fyrir vandamál með fastan þrýsting á milli þéttinga.

Stöngulþétting:

Ekkert nudd á milli þéttiflata

Einstök uppbygging þess á stilknum og ventlasæti í lokunarferlinu með opnun og lokun án núnings, sem gæti lengt endingartíma lokans er áreiðanlegri.

Kúlu og sæti sjálfhreinsandi aðgerð

Hönnun opnunar á miðlinum meðfram 360 átt boltans og ventilsætisyfirborðsins hefur sjálfhreinsandi virkni.

Rekstraraðili

Handhjól, gírkassi eða stýrimaður með stöðuvísi og læsibúnaði

PRÓFAN OG VOTTANIR

Samræmi við API 6D & ISO 5208 & API 598 skoðun og prófun
Brunaöryggi og eldprófað samkvæmt API 607
SIL 3 vottun samkvæmt IEC61508
Flóttalosun samkvæmt ISO15848
PED 2014/68/UE
