Falsuð stál Cryogenic kúluventill

Falsaðir stálkúlulokar eru framleiddir fyrir mjög lágt hitastig og hitastig. Lokar eru hannaðir með samþættri framlengingu á vélarhlífinni sem kemur í veg fyrir að frystir vökvar komist að stöngulpakkningunni með því að gera vökvanum kleift að sjóða og breytast í gas. Þetta lágmarkar orkutap meðfram framlengingunni og verndar lokann gegn bilun. Byggingarheildleiki lokans dregur úr hvers kyns varmaaflögun innri íhluta af völdum hitastigsfráviks í lágmarki, sem tryggir hæsta afköst fyrir þétt lokun á mikilvægum LNG svæðum.

VALVE HÖNNUN

Byggt á BS 6364, MESC 77/200, ISO 28921‐1 og kröfum viðskiptavina

HITASVIÐ

-320 til 212 gráður F (-196 til 120 gráður)

STÆRÐ

NPS 1-30 (DN 25-750)

ÞRÝSLUMATUR

ASME 150 - ASME 900

AUGLITI TIL AUGLITIS

Samkvæmt API 6D staðli

LOKA TENGINGAR

RF, RTJ samkvæmt B16.5 &B16.47
BW, rasssoðið samkvæmt B16.25

EFNI:

Lághita kolefnisstál, ryðfrítt stál, tvíhliða, ofur tvíhliða, Inconel.

LÍKAMSHÖNNUN

Svikin boltuð tví- og þrískipt

SÆTAHÖNNUN

Mjúkt eða málmsett með harðri framhlið á kúlu og sætum
Sætishönnun til að forðast fastan vökva í líkamsholi

EIGINLEIKAR

Aukaþéttingar í hreinu grafíti
Anti-truflanir tæki
Stöngull gegn útblástur
Uppsetning varaþéttingar
Stöngulpakkning með litlum losun á flótta í boði

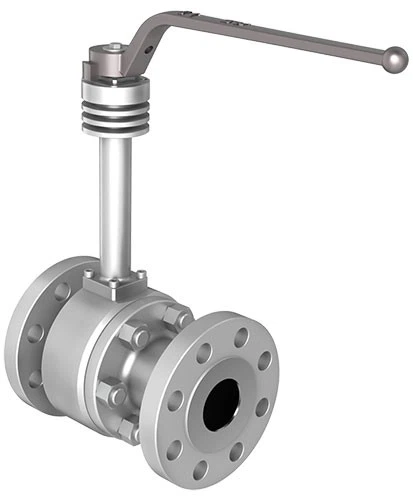

Framlengd vélarhlíf fyrir lága og frysta þjónustu

Rekstraraðili

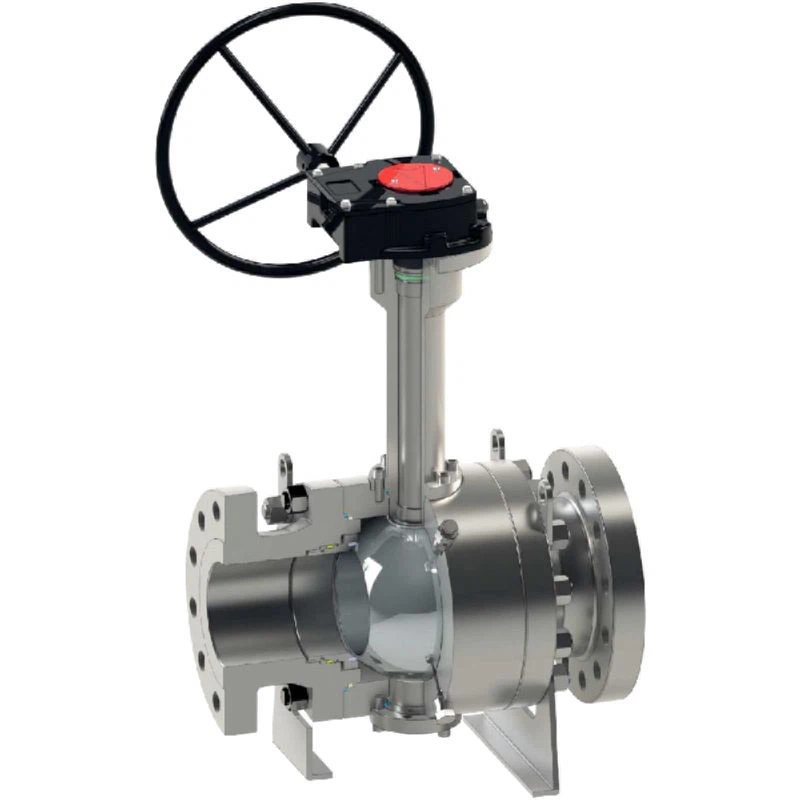

Handvirkt: skiptilykill eða gír með hengilás
Virkt: Pneumatic / Vökvakerfi / Rafmagn

PRÓFAN OG VOTTANIR

Samræmi við BS 6364, MESC 77/200, ISO 28921‐1 skoðun og prófun

Brunaöryggi og eldprófað samkvæmt API 6FA/607
SIL 3 vottun samkvæmt IEC61508
Flóttalosun samkvæmt ISO15848
PED 2014/68/UE
