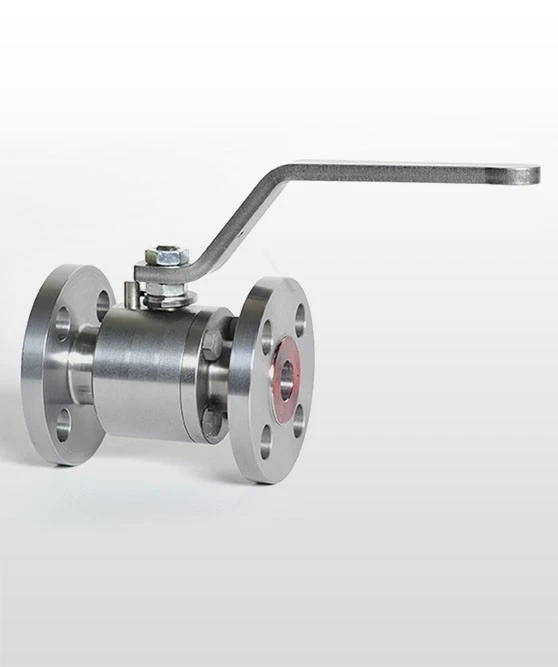

Metal To Metal Ball Valve

Fljótandi kúluventlar úr málmi í málm eru framleiddir í samræmi við API 6D. Lokinn er stilltur í fölsuð, boltuð tvíþætt hönnun með klofningi með litlum þvermáli, hentugur fyrir meðal-/lágþrýstingsvinnuskilyrði. Einkennist af einfaldri hönnun, ventlasæti eru beint inn í líkamann.
Uppstreymisþrýstingurinn ýtir lausu fljótandi boltanum á móti niðurstreymissætinu - þjöppunin sem myndast gefur fullkomna lekalausa þéttingarlausn.
Stöngullinn er tengdur efst á kúlunni og gerir ventilnum kleift að opnast og lokast með fjórðungs snúnings hreyfingu.
Efnisval er fullkomlega sérhannaðar til að uppfylla verklýsingar viðskiptavinarins og nokkrir einstakir eiginleikar eru fáanlegir sem bjóða upp á aukna tæknilausn sem hentar fyrir árásargjarnt offshore umhverfi og ætandi og slípandi vökva.

VALVE HÖNNUN

Byggt á API 6D

HITASVIÐ

-150 til 662 gráður F (-101 til 350 gráður)

STÆRÐ

NPS 1/2-6 (DN 15-150)

ÞRÝSTJUNNIN

ASME 150 - ASME 2500

AUGLITI TIL AUGLITIS

Samkvæmt API 6D staðli

LOKA TENGINGAR

RF, RTJ samkvæmt B16.5 &B16.47
SW, fals soðið samkvæmt B16.11

LÍKAMSHÖNNUN

Svikin/steypuboltað tvískipt

SÆTAHÖNNUN

Málmsæti með harðsnúningi á kúlu og sætum

EIGINLEIKAR

Auka innsigli í hreinu grafíti
Anti-static tæki
Anti Blow out stilkur
Tvíátta þétt lokun
Stöngulpakkning með litlum losun á flótta í boði
O-hringur / varaþéttingar og grafítstilling

Rekstraraðili

Handbók: skiptilykill eða gír með hengilás

PRÓFAN OG VOTTANIR

Samræmi við API 6D & ISO 5208 & API 598 skoðun og prófun
Brunaöryggi og eldprófað samkvæmt API 6FA/607
SIL 3 vottun samkvæmt IEC61508
Flóttalosun samkvæmt ISO15848
PED 2014/68/UE

Hvað er fljótandi kúluventill?

Fljótandi kúluventill er tegund lokar þar sem kúluhlutinn, sem stjórnar flæði vökva, er ekki tappinn í stöðu heldur "svífur" á milli tveggja sæta sem staðsett eru við inntaks- og úttaksenda lokans. Hér eru lykilatriðin um fljótandi kúluventil:

Uppbygging og rekstur:

Kúluventillinn hefur ekkert burðarskaft og boltinn er studdur af ventlasæti í báðum endum.

Stöngin er tengd við boltann, sem gerir boltanum kleift að snúast frjálslega á milli sætanna tveggja með handfangi eða öðrum akstursbúnaði.

Undir þrýstingi miðilsins framleiðir boltinn ákveðna tilfærslu og þrýstir þétt á þéttiflötinn í úttaksendanum og tryggir þéttingu.

Eiginleikar:

Einföld uppbygging með góða þéttingargetu.

Rennslismótstöðu kúluventilsins er í lágmarki miðað við aðrar lokar, þar sem útgáfan með fullri holu er með rásir með jöfnum þvermál fyrir kúluna, ventilhús og tengirör.

Fljótlegt að opna og loka, þarf aðeins 90 gráðu snúning á boltanum.

Fáanlegt í ýmsum efnum eins og kolefnisstáli, ryðfríu stáli og álstáli.

Hentar fyrir margs konar miðla, þar á meðal vatn, leysiefni, sýrur, lofttegundir og fleira.

Umsóknir:

Almennt notað í iðnaði sem meðhöndlar ýmsa vökva vegna þéttrar uppbyggingar, áreiðanlegrar þéttingar, auðvelt viðhalds og getu til að takast á við margs konar vinnuaðstæður.

Gildir fyrir hitastig á bilinu -196 gráður til 350 gráður (-46 gráður F til 662 gráður F) og þrýsting allt að ANSI flokki 150-300.

Rekstrarstillingar:

Fáanlegt í handvirkum, loft-, rafmagns- og öðrum akstursstillingum.

Hönnunarsjónarmið:

Þéttihringsefnið verður að þola vinnuálag boltans og miðilsins.

Við háþrýstingshögg getur boltinn færst aðeins til.

Í stuttu máli, fljótandi kúluventill er fjölhæfur og áreiðanlegur lokavalkostur til að stjórna vökvaflæði í ýmsum iðnaði.
