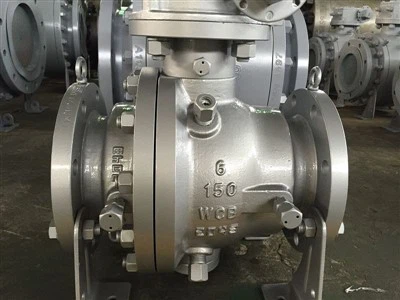

Trunnion Ball Valve Double Block & Bleed

Lokar sem henta fyrir olíu- og gasframleiðslu, vinnslu, flutning, dreifingu, efna- og jarðolíuhreinsun, þar með talið einangrun kerfis, þrýstingsstig og flæðismælingu, tækjatæmingu, efnainnspýtingu og sýnatöku fyrir smærri stærðir.

VALVE HÖNNUN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

HITASVIÐ

-58 til 392 gráður F (-50 til 200 gráður)

STÆRÐ

NPS 1-12 (DN 25-300)

ÞRÝSTJUNNIN

ASME 150 - ASME 2500

AUGLITI TIL AUGLITIS

Samkvæmt API 6D staðli

LOKA TENGINGAR

RF, RTJ samkvæmt B16.5 &B16.47
BW, rasssoðið samkvæmt B16.25
SW, fals soðið samkvæmt B16.11

EFNI

Lágt hitastig og lágblendi kolefnisstál

Ryðfrítt stál, Duplex og Super Duplex

Nikkelblendi, títan

LÍKAMSHÖNNUN

Svikin og steypuboltuð tví- og þrískipt

SÆTAHÖNNUN

Mjúk eða málm sitjandi með harða frammi á kúlu og sætum
Tvöföld stimpilsæti
Samsett sæti

EIGINLEIKAR

Tvöföld blokk og blæðingarhönnun (DBB)
Auka innsigli í hreinu grafíti
Anti-static tæki
Anti Blow out stilkur
Neyðarinnsprautun þéttiefnis á sæti og stilkur í boði
Stöngulpakkning með litlum losun á flótta í boði
O-hringur / varaþéttingar og grafítstilling
CRA yfirborð á öllum kraftmiklum þéttingarsvæðum eða á öllum blautum hlutum sem til eru
Framlengd vélarhlíf fyrir lágan og háan hita í boði

Rekstraraðili

Handbók: skiptilykill eða gír með hengilás
Virkt: Pneumatic / Vökvakerfi / Rafmagn

PRÓFAN OG VOTTANIR

Samræmi við API 6D & ISO 5208 & API 598 skoðun og prófun
Brunaöryggi og eldprófað samkvæmt API 607
SIL 3 vottun samkvæmt IEC61508
Flóttalosun samkvæmt ISO15848
PED 2014/68/UE
