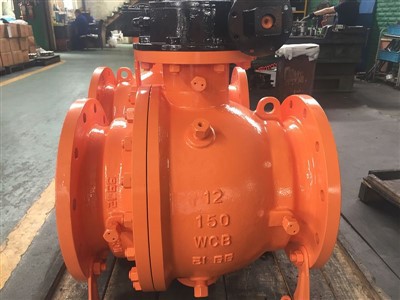

Kúluloki af gerðinni Trunnion

Kúlulokahönnunin er einstök, boltinn í gegnum efri og neðri tvo tappana (snúninga) eru þétt festir í líkamanum, sem gerir kúlu kleift að vera stöðugur meðan á snúningi stendur án þess að halla eða sveiflast vegna þrýstings miðilsins. standa sig vel við ýmis vinnuskilyrði til að tryggja stöðugleika og þéttingu lokans.

Á sama tíma hefur lokinn tvíhliða þéttingaraðgerð fyrir inntak og úttak, sem þýðir að hvort sem það er í framstreymi miðilsins eða afturflæði getur lokinn viðhaldið góðum þéttingarárangri. Þessi tvíhliða þéttingarhönnun bætir ekki aðeins þéttingarafköst ventilsins heldur eykur hún einnig áreiðanleika og öryggi ventilsins.

Lykilhlutar kúluventla sem við notum venjulega hástyrk, tæringarþolin efni. Þessi efni hafa ekki aðeins framúrskarandi vélræna eiginleika, heldur einnig góða tæringarþol og geta starfað stöðugt í erfiðu umhverfi í langan tíma. Þess vegna er kúluventill hentugur fyrir alls kyns háhita, háþrýsting, ætandi miðla og aðrar erfiðar aðstæður til að stjórna vökva.

VALVE HÖNNUN

Byggt á API 6D og kröfum viðskiptavina

HITASVIÐ

-150 til 662 gráður F (-101 til 350 gráður)

STÆRÐ

NPS 1-56 (DN 25-1400)

ÞRÝSTJUNNIN

ASME 150 - ASME 2500

Augliti til auglitis

Samkvæmt API 6D staðli

LOKA TENGINGAR

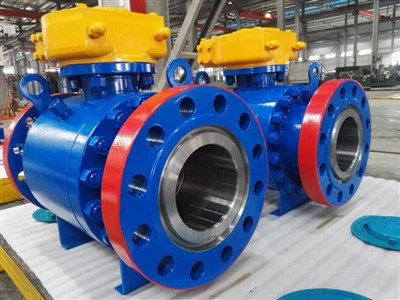

RF, RTJ samkvæmt B16.5 &B16.47

BW, rasssoðið samkvæmt B16.25

SW, fals soðið samkvæmt B16.11

Hub tenging

EFNI:

Kolefnisstál

Ryðfrítt stál

Lághita kolefnisstál

Duplex, Super Duplex, Inconel

LÍKAMSHÖNNUN

Svikin og steypuboltuð tví- og þrískipt

SÆTAHÖNNUN

Mjúk eða málm sitjandi með harða frammi á kúlu og sætum

Tvöföld stimpla sæti

Samsett sæti

EIGINLEIKAR

Tvöföld blokk og blæðingarhönnun (DBB)

Aukaþéttingar í hreinu grafíti

Anti-static tæki

Anti Blow out stilkur

Neyðarinnsprautun þéttiefnis á sæti og stilkur í boði

Stöngulpakkning með lágum losun í boði

O-hringur / varaþéttingar og grafítstilling

CRA yfirborð á öllum kraftmiklum þéttingarsvæðum eða á öllum blautum hlutum sem til eru

Framlengd vélarhlíf fyrir lágan og háan hita í boði

Rekstraraðili

Handbók: skiptilykill eða gír með hengilás

Virkt: Pneumatic / Vökvakerfi / Rafmagn

PRÓFAN OG VOTTANIR

Samræmi við API 6D & ISO 5208 & API 598 skoðun og prófun

Brunaöryggi og eldprófað samkvæmt API 607

SIL 3 vottun samkvæmt IEC61508

Flóttalosun samkvæmt ISO15848

PED 2014/68/UE
